Message par navarre74 le Sam 19 Aoû 2017 - 10:31

Bonjour,
je vous propose ce tuto pour démonter sans surprise votre réplique pietta modele Remington 1858.

Voici le mien, avec les tournevis sélectionnés, et la clef à cheminées.



Avec un nouveau compagnon, dédicace à l’attention du Forum Cosicarms2.


DEMONTAGE
Commençons pas la vis des plaquettes de crosse


Cela permet d’avoir accès au ressors du chien


Je passe ensuite à l’ouverture de l’arme pour extraire le barillet, ici le verrou de levier


De tirer sur l’axe du barillet


Le barillet est sorti


J’ai mis la clef en équilibre pour montrer que sur ce modèle, l’axe des cheminées est « penché » . ( en langage simple).

va falloir se pencher chef, désolé ...
Ici, dévissons la vis de tension de ressors de chien, pour enlever le ressors

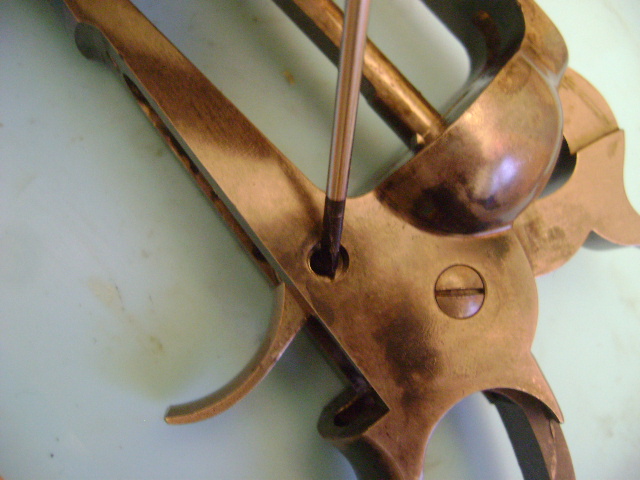

Nous enlevons ensuite le pontet, et nous voyons cette vis sur le double ressors de mécanisme de détente et verrou de barillet.


Parfois difficile à enlever arme sorti du carton, un premier démontage doit s’effectuer toujours au moins une fois avant de tirer.


Cette unique vis transversale qui tient le doigt de détente est aussi l'axe du verrou de barillet.


Le verrou de barillet et j’ai descendu la parti inférieur du chien pour avoir accès a cette vis.


Ici, c’est le doigt élévateur, il pousse le chien en rotation par appuie sur la parti que l’on nome le rocher sur le barillet.
Du coup, nous pouvons sortir le chien par le haut.


La vis du levier d’armement, ou refouloir.


REMONTAGE

Puisque c’est bien en mémoire, nous allons reprendre depuis le chien.
On remet le chien par le haut du bâti.


On approche le doigt élévateur et le chien dans le bâti comme ceci


Et puis on remet la vis d’axe du chien.


Le doigt élévateur doit dépasser, en fonction de la position du chien.


Voici le tour du verrou de barillet.


Qui se place d’un coté du bâti.


Le doigt de détente se place par dessus, et je m’aide avec un tournevis pour placer les trous de ces pièces dans l’axe du trou de la vis qui vient sur le bâti.



Maintenant la lame double ressors doit appuyer à la foi sur le verrou de barillet à gauche, et sur le doigt de détente à droite.


Vous placerez la vis après.


Je viens glisser la premier plaque de crosse sous le bâti, placer le ressors de chien, puis serrer la vis de tension. De ce fait, le ressors est bien placé entre les deux plaquettes.



La clef à cheminée n’est pas intervenu dans ce tuto, puisqu’il ne s’agit pas d’un tuto nettoyage.
Mais voici une info: pour le nettoyage je laisse les cheminées en place, je brosse avec une brosse à dents les cheminées quand je vais prendre le bain, et ensuite je démonte les cheminées. C’est bien plus pratique comme ça sur le barillet pour les nettoyer, du moins à l’extérieure.


Et voici la fin de ce tuto.
Je vais poursuivre avec un autre modele courant, le pietta modele Colt 1860, dans cet autre tuto ici
Si vous avez des idées à partager, ou meme des corrections au sujet de ce Tuto démontage et RE de ce modele remington 1858, c'est à vous Very Happy


Dernière édition par navarre74 le Dim 20 Aoû 2017 - 10:13, édité 2 fois
avatar
navarre74
general
general

Nombre de messages : 2468
Age : 43
Localisation : Autun
Emploi : Consulté
Loisirs : tireurs sportifs
Date d'inscription : 28/11/2013

Revenir en haut Aller en bas

Re: Tuto Reminton 1858 demontage et re

Message par christman le Sam 19 Aoû 2017 - 10:39

Merci pour ce tutoriel, qui aidera les débutants..... pouce

christ.
avatar
christman
modo

Nombre de messages : 14068
Age : 52
Date d'inscription : 01/11/2009

Revenir en haut Aller en bas

Re: Tuto Reminton 1858 demontage et re

Message par LEICACECILIA le Sam 19 Aoû 2017 - 10:58

Encore un bon tuto de Navarre ! bravo
(Il est précieux, ce garçon... Wink )
Je vais en profiter pour nettoyer à fond mon 1858 Uberti inox,
ça doit être sensiblement pareil que le Pietta.
avatar
LEICACECILIA
" Prix Vénérable d'OR 2012 "

Nombre de messages : 8311
Age : 65
Localisation : Marseille
Loisirs : UNPACT et ADT
Date d'inscription : 03/12/2009

Revenir en haut Aller en bas

Re: Tuto Reminton 1858 demontage et re

Message par marco81500 le Sam 19 Aoû 2017 - 11:19

C est exactement pareil! Ce sont des répliques fidèles, seules les cotes différent légèrement...
Merci Navarre
avatar
marco81500
hors classe
hors classe

Nombre de messages : 3061
Age : 45
Localisation : Pontoise
Emploi : Éleveur de volailles
Loisirs : Tir, randonnée, bricolage
Date d'inscription : 29/05/2015

Revenir en haut Aller en bas

Re: Tuto Reminton 1858 demontage et re

Message par LEICACECILIA le Sam 19 Aoû 2017 - 11:32

Merci de la confirmation, @Marco. Wink
avatar
LEICACECILIA
" Prix Vénérable d'OR 2012 "

Nombre de messages : 8311
Age : 65
Localisation : Marseille
Loisirs : UNPACT et ADT
Date d'inscription : 03/12/2009

Revenir en haut Aller en bas

Re: Tuto Reminton 1858 demontage et re

Message par philippe76 le Sam 19 Aoû 2017 - 13:25

super merci
je vais attaquer le mien ce weekend du coup pouce

philippe76
major-general
major-general

Nombre de messages : 1484
Age : 54
Localisation : normandie
Date d'inscription : 02/04/2013

Revenir en haut Aller en bas

Re: Tuto Reminton 1858 demontage et re

Message par Benhur le Sam 19 Aoû 2017 - 14:19

Merci pour ce tuto !!!!! 2pouces 2pouces
avatar
Benhur
first sergeant
first sergeant

Nombre de messages : 198
Age : 45
Localisation : Derrière toi !!
Date d'inscription : 26/02/2017

Revenir en haut Aller en bas

Re: Tuto Reminton 1858 demontage et re

Message par fays2 le Sam 19 Aoû 2017 - 22:15

Merci pour ce tuto
Si je peux rajouter pour les débutants, bien choisir la taille des tournevis à uti liser pour ne pas foirer les têtes de vis
avatar
fays2
first lieutenant
first lieutenant

Nombre de messages : 425
Age : 58
Localisation : sud
Date d'inscription : 07/01/2015

Revenir en haut Aller en bas

Re: Tuto Reminton 1858 demontage et re

Message par navarre74 le Dim 20 Aoû 2017 - 10:21

Il est parfois nécessaire de travailler les têtes de vis abîmées, comme ça se voit sur des armes acquises d'occasion. Mais chez pietta on trouve des jeux de vis pour un peu plus de 12 eur... Le jeu complet.
Des jeux de cheminée, mais aussi de pièces internes également ( chien, doigt détente et élévateur, les deux ressors, verrou de pontet !)
Donc trois jeux disponibles et séparés, c'est quand même intéressant de pouvoir disposer de cette solution.
avatar
navarre74
general
general

Nombre de messages : 2468
Age : 43
Localisation : Autun
Emploi : Consulté
Loisirs : tireurs sportifs
Date d'inscription : 28/11/2013

Revenir en haut Aller en bas

Re: Tuto Reminton 1858 demontage et re

Message par Rhonvn le Lun 9 Oct 2017 - 3:51

Merci pour ce bon tuto bien imagé ! pouce
avatar
Rhonvn
brigadier-general
brigadier-general

Nombre de messages : 1179
Age : 48
Localisation : Au calme
Emploi : Survivre
Loisirs : Bushcraft, crossfit, tir sportif.
Date d'inscription : 01/06/2013

https://citoyen-soldat-occident.blogspot.fr

Revenir en haut Aller en bas

Re: Tuto Reminton 1858 demontage et re

Message par mapomme le Lun 9 Oct 2017 - 22:59

Super !
Est ce possible de l'epingler ?

A+

mapomme
first lieutenant
first lieutenant

Nombre de messages : 456
Age : 39
Localisation : toulouse
Date d'inscription : 20/06/2015

Revenir en haut Aller en bas

Re: Tuto Reminton 1858 demontage et re

Message par Rhonvn le Sam 14 Oct 2017 - 20:32

navarre74 a écrit:
Nous enlevons ensuite le pontet, et nous voyons cette vis sur le double ressors de mécanisme de détente et verrou de barillet.


Parfois difficile à enlever arme sorti du carton, un premier démontage doit s’effectuer toujours au moins une fois avant de tirer.
Il s'agit de la pièce 33 sur le plan Pietta : vis du ressort de détente.

Une vraie merde à dévisser ; d'ailleurs tous mes tournevis ont ripé dessus et, après avoir perdu 2 litres de sueur devant la vision horrible d'une pièce abimée de ma magnifique arme, j'ai arraché 10 feuilles de papier essuie-tout de leur support pour essuyer sang, sueur et huile sur ma personne.. puis j'ai juré à Notre Seigneur Jupiter de ne plus toucher à un seul micro cheveux métallique de cette vis. Shocked

Je l'ai remise d'aplomb ni vu ni connu avec une mini lime, et j'ai fini tranquillement mon démontage/remontage. Wink
avatar
Rhonvn
brigadier-general
brigadier-general

Nombre de messages : 1179
Age : 48
Localisation : Au calme
Emploi : Survivre
Loisirs : Bushcraft, crossfit, tir sportif.
Date d'inscription : 01/06/2013

https://citoyen-soldat-occident.blogspot.fr
