Message par navarre74 le Sam 19 Aoû 2017 - 11:33

Bonjour,
je vous propose ce tuto pour démonter sans surprise votre réplique pietta model Colt 1860.

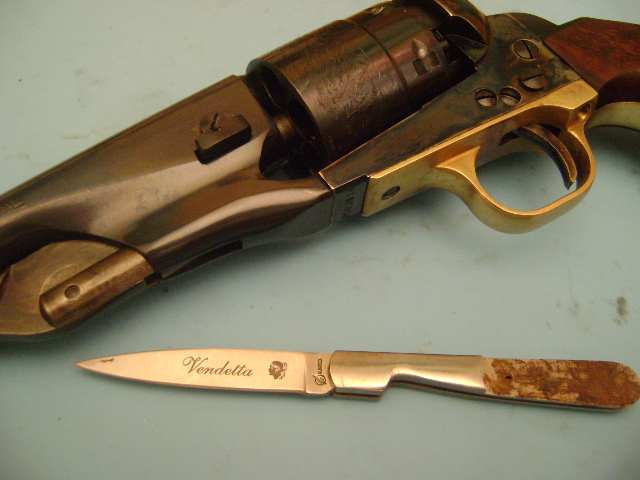

Voici le mien, avec un compagnon dédicacé à l’attention du Forum Cosicarm2.



La clef à cheminée doit faire parti de vos outils.
observons que l’arme a un bati ouvert. le Canon tient avec une clavette relié à l’axe du barilet.


Commençons par extraire la clavette, elle doit venir avec l’index.


Tout doit venir à partir de là, le canon vers l’avant, le barillet suit.


Je poursuis par le démontage de la parti canon. ici le levier d’armement, la vis qui tient le poussoir sous le canon.


J’ai mis la clef en équilibre pour montrer que sur ce modèle, l’axe des cheminées est « droit» . ( en langage simple).

On penche... on penche et on redresse...

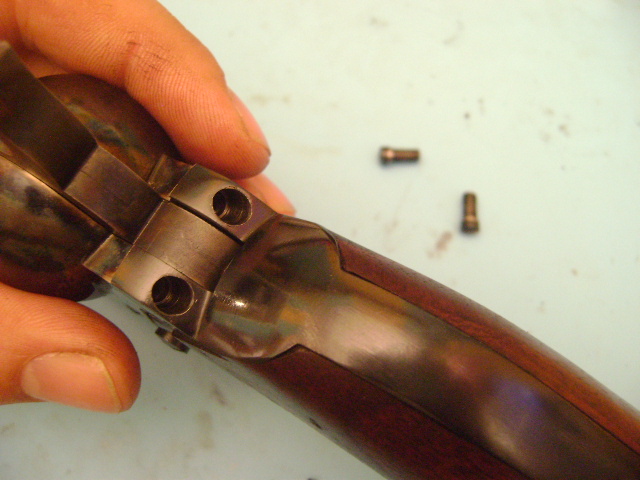

Au dos du chien, je dévisse sans extraire les deux vis du cadre de crosse.


Puis je démonte la vis du cul de crosse, et je reviens ensuite dévisser les vis de derriere le chien.


voici le ressors du chien monté sur le bati de pontet

on dévisse


Le pontet tient par  trois vis.


La vis de double lame ressors exerce une pression sur le verrou de barillet et sur le doigt de détente. c’est une vis qui doit être démontée immédiatement à la réception de l’arme, avant d’avoir tirer à la PN, car elle est souvent difficile à enlever, quand c’est serrer en usine ( ou par un bourrin!). Donc il faut s’assurer qu’elle se démonte quand l'arme est propre, pour pouvoir démonter l’arme quand l'arme est salle.


Il y a une vis d’axe pour le verrou de barillet,
une vis d’axe pour le doigt de détente,
une vis d’axe pour le chien.


sur le chien, il y a ce doigt élévateur qui prend appuie sur le barillet, sur la parti crantée que l'on nome "rocher" ( Un mot de vocabulaire, ça ne sert à rien de le savoir, mais c'est mieux de le savoir pour faire savant).


On voit ici qu’il y a un trou sur le chien qui accueille le téton du doigt élévateur.


REMONTAGE

Puisque c’est bien en mémoire, nous allons remettre tout ça en place.


Le pontet sous forme de bati en laiton, tient avec ces trois vis.


la vis de ressors de chien, vient tenir le ressors sur le bati de pontet


ici le placement du ressors au cul du chien


je viens ensuite poser la parti crosse, la vis au cul de la crosse n’est pas serrée à fond, juste à l’approche.


Je peux ensuite visser les deux vis du bati de crosse au derrière du chien, et finir par visser à fond cette vis de cul de crosse.


Voici pour remonter le levier d’armement ( ou refouloir): mettez le à fond, placer le levier et fait revenir sur le trou pour passer la vis.



Il reste à assembler, et profiter des dernières photos...




Si vous avez des observations, des ajouts, des corrections allez, c'est à vous  mrgreen


Dernière édition par navarre74 le Sam 19 Aoû 2017 - 11:50, édité 1 fois
avatar
navarre74
general
general

Nombre de messages : 2468
Age : 43
Localisation : Autun
Emploi : Consulté
Loisirs : tireurs sportifs
Date d'inscription : 28/11/2013

Revenir en haut Aller en bas

Re: Tuto Colt 1860 demontage et re

Message par christman le Sam 19 Aoû 2017 - 11:36

Merci, pour ce tutoriel concernant le colt 1860...... cheers

christ.
avatar
christman
modo

Nombre de messages : 14068
Age : 52
Date d'inscription : 01/11/2009

Revenir en haut Aller en bas

Re: Tuto Colt 1860 demontage et re

Message par LEICACECILIA le Sam 19 Aoû 2017 - 12:48

Super Navarre ! cheers
J'ai un 1860 à canon court et crosse "bec d'aigle"
Je n'a jamais tiré avec (arme de vitrine),
mais je vais le démonter quand même pour vérifier
le serrage des vis.
Merci ! ontrinque

avatar
LEICACECILIA
" Prix Vénérable d'OR 2012 "

Nombre de messages : 8311
Age : 65
Localisation : Marseille
Loisirs : UNPACT et ADT
Date d'inscription : 03/12/2009

Revenir en haut Aller en bas

Re: Tuto Colt 1860 demontage et re

Message par navarre74 le Sam 19 Aoû 2017 - 13:02

Une roulette qui accompagne les soirée de cartes ;-)

Le tuto pour le remington 1858 ici
avatar
navarre74
general
general

Nombre de messages : 2468
Age : 43
Localisation : Autun
Emploi : Consulté
Loisirs : tireurs sportifs
Date d'inscription : 28/11/2013

Revenir en haut Aller en bas

Re: Tuto Colt 1860 demontage et re

Message par LEICACECILIA le Sam 19 Aoû 2017 - 13:13

J'ai lu pour le 1858, super ! bravo
Le problème sur ces Colts (entre autres), c'est le positionnement des cheminées "droites"
par rapport au 1858 : On peut difficilement utiliser un amorceur, pas trop de place...
avatar
LEICACECILIA
" Prix Vénérable d'OR 2012 "

Nombre de messages : 8311
Age : 65
Localisation : Marseille
Loisirs : UNPACT et ADT
Date d'inscription : 03/12/2009

Revenir en haut Aller en bas

Re: Tuto Colt 1860 demontage et re

Message par navarre74 le Dim 20 Aoû 2017 - 10:04

Exacte. Cet amorceur traîne dans une caisse, je ne l'utilise plus depuis que j'ai pincé les amorces avant de les placer sur les cheminées. Donc j'ai essayé puis rapidement abandonné cet outil. :-)
Avec le colt, il m'est fréquent de trouver bloqué un morceau d'amorce devant le chien armé !
Ce morceau tombe de la cheminée au moment de l'armement du chien quand le barillet se met en rotation au même moment... Chose qui ne se produit pas avec le remington... Je ne sais pas expliquer la raison !
